อีเธอร์เน็ต (ethernet)

          เป็นเครือข่ายคอมพิวเตอร์ที่พัฒนามาจากโครงสร้างการเชื่อมต่อแบบสายสัญญาณร่วมที่เรียกว่า บัส (bus) คอมพิวเตอร์ทุกเครื่องต่อเชื่อมเข้ากับสายสัญญาณเส้นเดียวกัน ข้อมูลสามารถสื่อสารจากเครื่องหนึ่งไปยังเครื่องใดก็ได้ โดยสื่อสารผ่านบัสนี้

      การสื่อสารระหว่างคอมพิวเตอร์จะเกิดขึ้นในช่วงเวลาสั้นๆ ไม่ซ้ำกัน เช่น จาก รูป
ตัวอย่างการเชื่อมต่อเครือข่ายแบบบัส เครื่องคอมพิวเตอร์ A ต้องการส่งสัญญาณข้อมูลให้เครื่องคอมพิวเตอร์ D ก็จะส่งข้อมูลมาหนึ่งชุดแล้วหยุด หลังจากนั้นเครื่องอื่นจะทำการรับส่งบ้างก็ได้ แต่หากมีสัญญาณข้อมูลที่ส่งมาพร้อมกันมากกว่าหนึ่งสถานีและเกิดการชนกัน ข้อมูลชุดที่ส่งช้ากว่าจะได้รับการยกเลิกและจะต้องส่งข้อมูลชุดนั้นมาใหม่

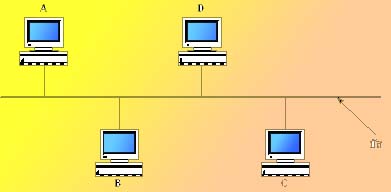

ตัวอย่างการเชื่อมต่อเครือข่ายแบบบัส


  การเชื่อมต่อแบบอีเธอร์เน็ตในยุคแรกใช้สายสัญญาณแบบแกนร่วมเรียกว่าสายโคแอกเชียล (coaxial cable) ต่อมามีผู้พัฒนาระบบการรับส่งสัญญาณผ่านอุปกรณ์กลางที่เรียกว่า ฮับ (hub) และเรียกระบบใหม่นี้ว่า เทนเบสที (10BASE-T ) โดยใช้สายสัญญาณที่มีขนาดเล็กและราคาถูก ที่เรียกว่า สายยูทีพี

          ภายในฮับมีลักษณะเป็นบัสที่เชื่อมสายทุกเส้นเข้าด้วยกัน ดังนั้นการใช้ฮับและบัสจะมีระบบการส่งข้อมูลแบบเดียวกัน และมีการพัฒนาให้เป็นมาตรฐาน กำหนดชื่อมาตรฐานนี้ว่า IEEE 802.3 ความเร็วของการรับส่งสัญญาณตามมาตรฐานนี้กำหนดไว้ที่ 10, 100 และ 1,000 ล้านบิตต่อวินาที และมีแนวโน้มที่จะเพิ่มสูงขึ้นอีก




ตัวอย่างผังการเชื่อมต่อเครือข่ายแบบเทนเบสที
